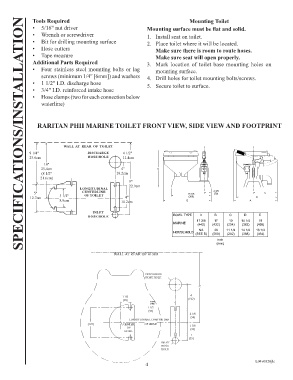

Page 4 - PHII - PHIIE Owners Manual L04v0320PHIIOM
P. 4
Tools Required Mounting Toilet
SPECIFICATIONS/INSTALLATION
• 5/16" nut driver Mounting surface must be flat and solid.
• Wrench or screwdriver 1. Install seat on toilet.
• Bit for drilling mounting surface 2. Place toilet where it will be located.
• Hose cutters Make sure there is room to route hoses.
• Tape measure Make sure seat will open properly.
Additional Parts Required 3. Mark location of toilet base mounting holes on
• Four stainless steel mounting bolts or lag mounting surface.
screws (minimum 1/4" [6mm]) and washers 4. Drill holes for toilet mounting bolts/screws.
• 1 1/2" I.D. discharge hose 5. Secure toilet to surface.
• 3/4" I.D. reinforced intake hose
• Hose clamps (two for each connection below
waterline)
RARITAN PHII MARINE TOILET FRONT VIEW, SIDE VIEW AND FOOTPRINT
> > >
WALL AT REAR OF TOILET
9 1/4" DISCHARGE D 4 1/2"
23.6cm HOSE HOLE 11.4cm
10"
25.4cm 4" D
(8 1/2" 10.2cm
21.6cm)
9"
> >
22.9cm 2 3/4
> LONGITUDINAL 15 1/8 (70) C
5" CENTERLINE (385) 15 1/8 2 3/4 C B
(70)
12.7cm > 3 1/2" OF TOILET 4" E (385) B A
8.9cm 10.2cm E A
>
INLET BOWL TYPE A B C D E
HOSE HOLE BOWL TYPE MARINE A 17 3/8 B 17 C 10 14 1/4 D 18 E
>
14 1/4
10
17 3/8 (442) 17 (432) (254) (362) (458) 18
NA
20
11 1/2
MARINE HOUSEHOLD (SEE B) (508) (254) 14 1/2 18 1/4
(432)
(368) (362)
(442)
(464) (458)
(292)
inch
NA 20 11 1/2 14 1/2 18 1/4
HOUSEHOLD (mm)
(SEE B) (508) (292) (368) (464)
inch
(mm)
WALL AT REAR OF HEAD
DISCHARGE
HOSE HOLE
C C
1 1/2 4 4
1 1/2
(102)
(38) (102)
(38)
7 5/16
(186)
1 1/2
(38)
2 1/8
2 1/8
(54) (54)
5 5 LONGITUDINAL CENTERLINE
(127) CENTER OF HEAD 1 7/8
(127)
OF 1 7/8 (48)
(48)
BOWL
1
1
(25)
(25)
INLET
HOSE
HOLE
L04v0320jlc
